Diagnostika stavieb – prečo je taká dôležitá

Popri navrhovaní nových konštrukcií a mostov sa inžinierska prax v našich krajoch musí zaoberať aj existujúcimi konštrukciami a mostami. Tie sú často v zlom, niekedy až havarijnom stave a roky nebol na nich vykonaný stavebný prieskum. (Nový) vlastník takejto stavby sa skôr či neskôr musí pustiť do jej rekonštrukcie a postupne prichádzajú jeho jednotlivé požiadavky, ktoré na základe našich skúseností môžeme sumarizovať väčšinou nasledovne:

• Obnova budovy (stavby, mosta) a predĺženie jej životnosti,
• Zmena účelu budovy, zvýšenie stáleho a premenného zaťaženia,
• Zvýšenie zaťažiteľnosti mosta,
• Zásadná zmena dispozície budovy,
• Riešenie nadstavby alebo prístavby budovy,
• Osadenie fotovoltických panelov alebo vegetačnej strechy na pôvodnú konštrukciu.

Všetky tieto požiadavky je vo všeobecnosti možné splniť, ALE často sa vyskytujú okrajové podmienky, ktoré úlohu značne komplikujú:

• Obmedzený rozpočet
• Budova je pamiatkovo chránená
• V budove je prevádzka, ktorú nie je možné obmedziť
• Počas rekonštrukcie sa nesmie v objekte prášiť
• Daná budova priamo susedí s významným objektom
• Dopravu na moste nie je možné úplne vylúčiť
• Rekonštrukcia sa musí vykonať čo najskôr (časové obmedzenie)

Rekonštrukcie patria medzi finančne aj technicky náročné úlohy. V STRENGTH-u si to uvedomujeme a s vyššie uvedenými požiadavkami a problémami si vieme efektívne poradiť. Základom pre dobrú a ekonomicky efektívnu rekonštrukciu je zásada, že hlavný dôraz sa musí klásť na nosnú konštrukciu budovy alebo mosta – jej správna obnova a zosilnenie by mala byť pre investora najvyššia priorita. Predíde sa tak, žiaľ, pomerne častým prípadom, keď napr.:

• počas rekonštrukcie dôjde k vážnemu narušeniu nosného systému budovy alebo k demontáži dôležitého stuženia,
• obnoví sa strešná krytina na budove, pričom je samotná nosná konštrukcia strechy vo veľmi zlom alebo havarijnom stave.
• vymení sa iba mostný zvršok a príslušenstvo mosta, pričom jeho nosná konštrukcia zostáva zaradená v triede V. a viac.
• vykonávajú sa nákladné finálne stavebné úpravy v objekte, ktorého stropné konštrukcie sú limitne prehnuté a nosná konštrukcia je v zlom stave.

Nemalé finančné prostriedky sú tak často nerozumne a zbytočne investované do rekonštrukcie stavby s nevyhovujúcou nosnou konštrukciou. Aby sa tomuto predišlo je najskôr potrebné vykonať statický prepočet existujúcej stavby. Tu narážame často na nasledujúce problémy:

• Na nosnej konštrukcií sa vyskytujú viaceré vady a poruchy,
• Neexistuje výkresová dokumentácia stavby
• Nepoznáme vystuženie jednotlivých prvkov
• Nepoznáme materiálové charakteristiky betónu a ocele

Bez týchto údajov nie je možné vykonať statický prepočet budovy či mosta a naprojektovať vhodnú rekonštrukciu. Práve tu nastupuje diagnostika stavieb. Diagnostiku stavieb môžeme rozdeliť do dvoch skupín:

Patologická diagnostika stavieb – podrobná inšpekcia stavieb ktorá odhalí a dokumentuje ich poruchy (trhliny, rozpad betónu, korózia, výrazné deformácie a zmeny tvaru, zatečenie, atď.)

Dokumentačná diagnostika stavieb – získavajú sa údaje, ktoré sú nevyhnutné pre statický prepočet a návrh rekonštrukcie budovy (mosta). Jedná sa predovšetkým o identifikáciu statického systému, zisťovanie rozmerov, skladieb podláh a striech, zisťovanie vystuženia, identifikácia použitých materiálov a pod.

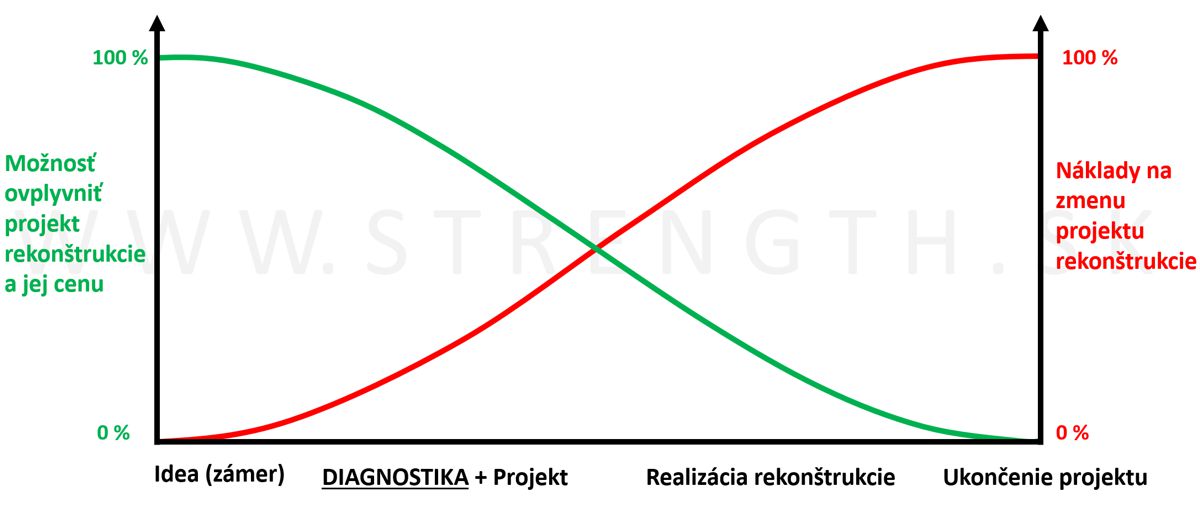

V procese rekonštrukcie by teda diagnostika stavieb mala ísť ruka v ruke s projekčnými prácami, resp. by ich mala mierne predchádzať. Platí zásada, že výslednú cenu stavebného diela, jeho kvalitu a funkčnosť je možné ovplyvniť najviac práve v čase jeho návrhu. O diagnostike stavieb to platí dvojnásobne.

Ako taká diagnostika stavieb s nami prebieha?

Najskôr je potrebné podrobne vypočuť zákazníka, aké sú jeho predstavy, potreby a požiadavky, ak už má svojho statika a projektanta, komunikácia prebieha aj s ním. Následne sa vykoná prvotná obhliadka objektu, identifikuje sa nosný systém budovy/mosta, vykoná sa jeho zameranie a vyberú sa prvky, ktoré je nevyhnutné diagnostikovať pre statický výpočet. Následne sa prostredníctvom špecializovaného vybavenia vykonajú podľa konštrukčnej povahy stavby minimálne nasledovné úkony:

• Skenovanie výstuže za účelom jej rozmiestnenia v prvku, zisťuje sa jej typ, krycia vrstva a korózne oslabenie.
• Nedeštruktívne sa zisťujú materiálové vlastnosti betónu, ocele, muriva a malty, odoberú sa vzorky pre testovanie v laboratóriu.
• Zisťuje sa vlhkosť prvkov, šírka trhlín a príčiny ich vzniku.
• V prípade potreby sa zameriavajú deformácie a priehyby konštrukcie, prípadne sa zisťujú základové pomery.
• Ďalšie úkony podľa konštrukčnej povahy a stavu budovy/mosta.

Zároveň sa vykoná celková inšpekcia stavby so zameraním na vyskytujúce sa poruchy. Všetky dáta sa podrobne rozanalyzujú a sumarizujú v záverečnej správe, tá slúži ako podklad pre statický výpočet a návrh rekonštrukcie objektu. Odborná diagnostika stavieb má nesporný prínos pre investora, preukázateľne znižuje finálnu ekonomickú náročnosť rekonštrukcie a výrazne uľahčuje prácu statikovi aj projektantovi.

Odovzdaním záverečnej správy naša práca nekončí. Pri každom návrhu rekonštrukcie či zosilnenia sme stále zákazníkovi k dispozícii a aktívne komunikujeme so statikmi, projektantmi aj realizátorom rekonštrukcie.
